Unsere Zwingen für das bewährte 28 mm Lochraster-System bieten Ihnen maximale Stabilität und Flexibilität beim Spannen unterschiedlichster Werkstücke. Durch die robuste Konstruktion und exakte Passgenauigkeit garantieren sie eine sichere Fixierung – ideal für den Vorrichtungsbau, die Serienfertigung und den Werkstattalltag.
Das 28 mm System ermöglicht eine schnelle und präzise Positionierung der Zwingen dank horizontal verstellbarer Rundrohre und sicherer Fixierung durch Stellringe. Unsere Rohrschraubzwingen sind in verschiedenen Neigungswinkeln (45°, 90°, 180°) erhältlich und ermöglichen dadurch vielseitige Spannlösungen. Zusätzlich sorgen Schnellspannzwingen mit Rasterung für eine individuelle Kraftanpassung und effizientes Arbeiten.
Ergänzt wird das Angebot durch praktisches Zubehör wie Spannbrücken, die Ihre Spannmöglichkeiten erweitern und das Handling erleichtern.
Produktmerkmale und Vorteile unserer Zwingen:
- Schnelle und einfache Verstellung: Das horizontale Rundrohr ermöglicht eine rasche Anpassung der Zwinge, während das vertikale Rundrohr mit 300 mm Länge präzise Positionierung gewährleistet.
- Sichere Fixierung: Ein Stellring fixiert das Vertikalrohr zuverlässig in den Systembohrungen für stabilen Halt während der Arbeit.
- Vielseitige Neigungswinkel: Unsere Rohrschraubzwingen sind in den Neigungen 45°, 90° und 180° erhältlich, um Bauteile genau im gewünschten Winkel kraftvoll zu spannen.
- Robuste Bauweise: Alle Modelle sind mit einem Tellerkopf (Kreuz) mit 40 mm Durchmesser ausgestattet, der die Kraft optimal auf das Werkstück überträgt. Zudem verfügen sämtliche Zwingen über eine verstärkte Materialstärke und eine optimierte Geometrie, wodurch selbst höchste Belastungen zuverlässig aufgenommen werden.
- Flexibilität: Die Rohrschraubzwinge 90° ist stufenlos um 360° drehbar und ermöglicht dadurch eine völlig freie Positionierung. Darüber hinaus sind die Rohrschraubzwingen 45° und 180° vollständig zerlegbar und lassen sich somit in allen Systembohrungen der Werkzeuge optimal einsetzen.
- Effizientes Arbeiten mit Schnellspannzwingen: Unsere Rohr-Schnellspannzwingen bieten durch Rasterung eine individuell einstellbare Spannkraft und ermöglichen schnelles Fixieren der Werkstücke.
Rohrschraubzwingen sind unverzichtbare Spannwerkzeuge für das 28 mm HISWeld Schweißtischsystem und bieten maximale Stabilität in der professionellen Metallbearbeitung und Schweißtechnik. Sie ermöglichen ein schnelles, flexibles und sicheres Fixieren von Werkstücken direkt auf dem Schweißtisch.
Das robuste Rundrohr der Zwinge lässt sich horizontal einfach und präzise verstellen, während das vertikale Rundrohr (300 mm Länge) eine besonders stabile Spannposition sicherstellt. Über einen Stellring wird das Vertikalrohr zuverlässig in den Systembohrungen fixiert.
Dank ihrer hohen Spannkraft und Passgenauigkeit eignen sich die 28 mm Rohrschraubzwingen ideal für anspruchsvolle Anwendungen – von schweren Bauteilen und großen Konstruktionen bis hin zu komplexen Schweißprojekten, bei denen absolute Präzision gefragt ist.
Neu ab Q4/2025: Unsere neuen Rohrschraubzwingen sind mit einem optimierten 2K-ERGO-Handgriff ausgestattet, der für noch mehr Ergonomie, Komfort und präzise Spannkraft sorgt – perfekt für den professionellen Einsatz in Metallverarbeitung, Schweißtechnik und Werkstattalltag.

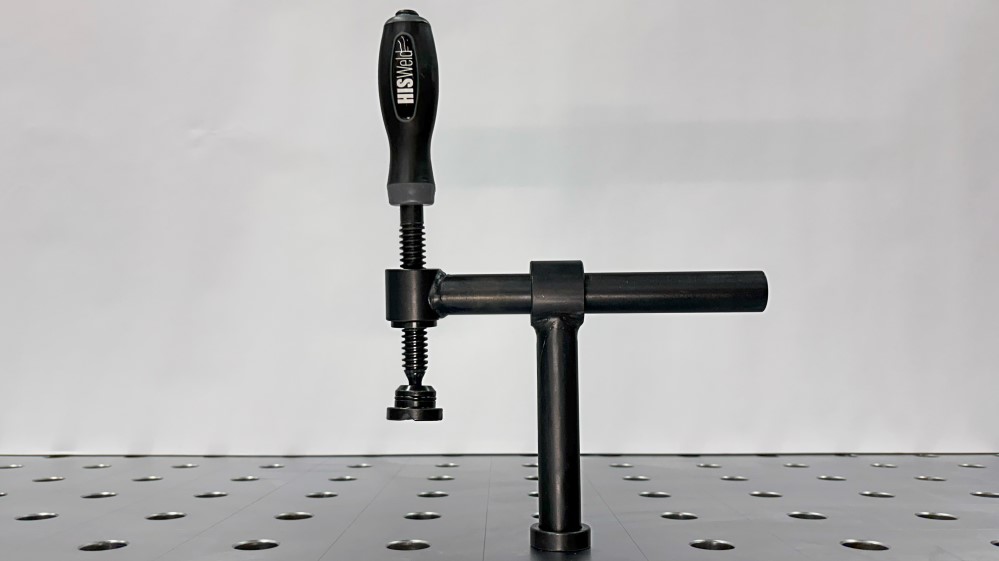

Die Rohrschraubzwinge 180°
Art.Nr. HIS28Z3000
Die Rohrschraubzwinge 180° ermöglicht ein exaktes und kraftvolles Spannen von Bauteilen im 180°-Winkel zur Systembohrung. Das horizontale Rundrohr lässt sich einfach verstellen, während das vertikale Rundrohr (300 mm Länge) über einen Stellring sicher fixiert wird. Mit der Rasterung kann die Spannkraft individuell eingestellt werden – für schnelles und präzises Arbeiten.
- Breite: 300 mm
- Höhe: 300 mm
- Spindellänge: 80 mm
- Neigung: 180°
- Tellerkopf: ø 40 mm (Kreuz)

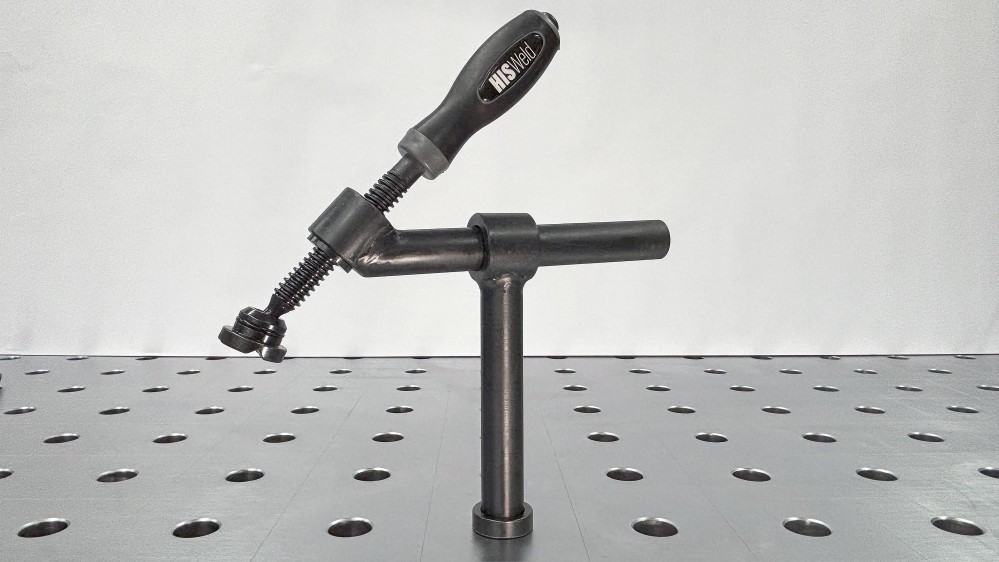

Die Rohrschraubzwinge 45°
Art.Nr. HIS28Z3045
Die Rohrschraubzwinge 45° ermöglicht ein präzises und kraftvolles Spannen von Bauteilen im 45°-Winkel zur Systembohrung. Durch das Rundrohrdesign lässt sie sich flexibel positionieren, während das vertikale Rundrohr (300 mm Länge) mit einem Stellring sicher fixiert wird. Damit bietet sie eine zuverlässige Lösung für exaktes Arbeiten im 28 mm System.
- Breite: 300 mm
- Höhe: 300 mm
- Spindellänge: 80 mm
- Neigung: 45°
- Tellerkopf: ø 40 mm (Kreuz)

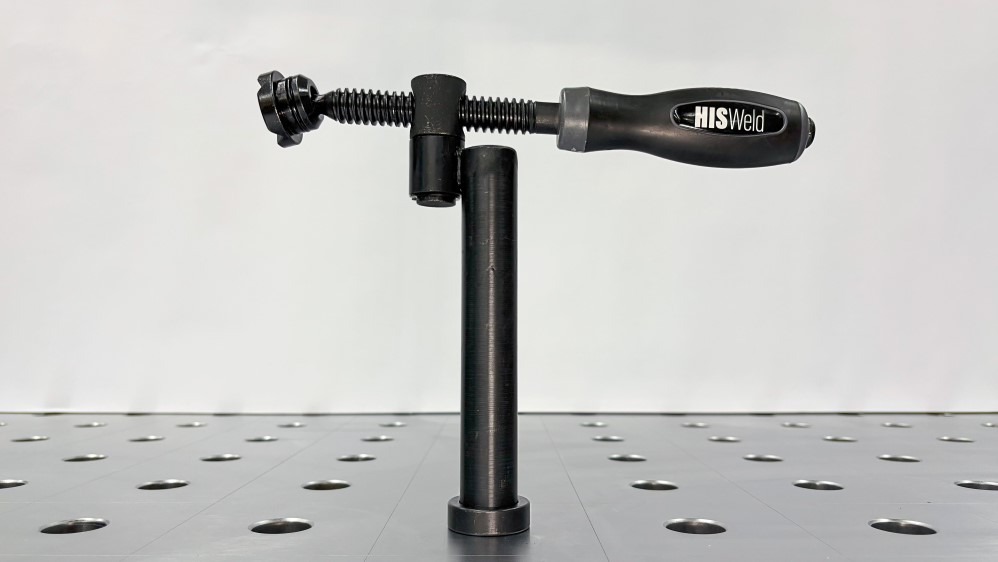

Die Rohrschraubzwinge 90°
Art.Nr. HIS28Z3090
Die Rohrschraubzwinge 90° ermöglicht ein exaktes und kraftvolles Spannen von Bauteilen im 90°-Winkel zur Systembohrung. Sie ist stufenlos um 360° drehbar und dadurch frei positionierbar. Das vertikale Rundrohr (300 mm Länge) wird über einen Stellring sicher in den Systembohrungen fixiert – für flexible und zuverlässige Spannlösungen.
- Breite: 300 mm
- Höhe: 80 mm
- Spindellänge: 80 mm
- Neigung: 90°
- Tellerkopf: ø 40 mm (Kreuz)

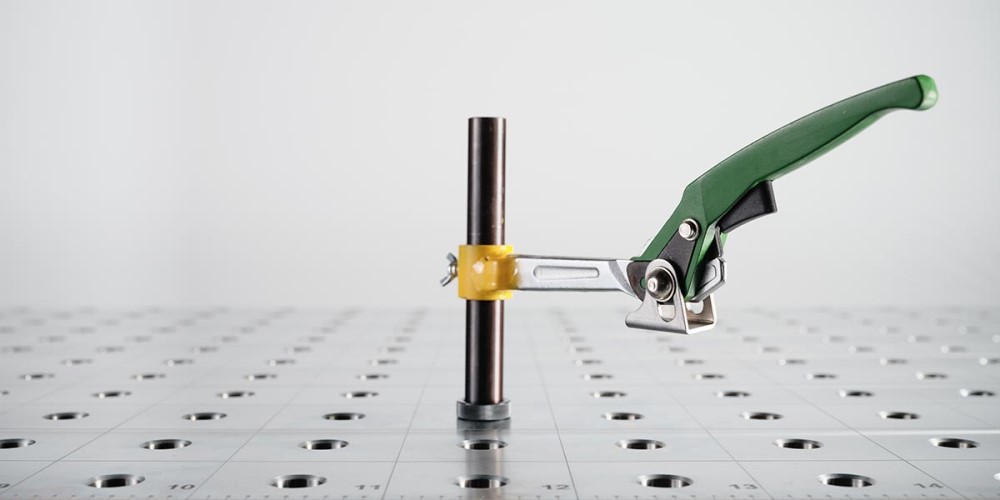

Mit der Rohr-Schnellspannzwinge 180°
Art.Nr. HIS28SZ100
lassen sich die Werkstücke schnell und kraftvoll Spannen. Durch die Rasterung lässt sich die Kraft individuell einstellen. Das vertikale Rundrohr hat eine Länge von 280 mm. Zur Fixierung des Vertikalrohres in den Systembohrungen wird ein Stellring verwendet.
- Breite: 150 mm
- Höhe: 300 mm
- Neigung: 90°

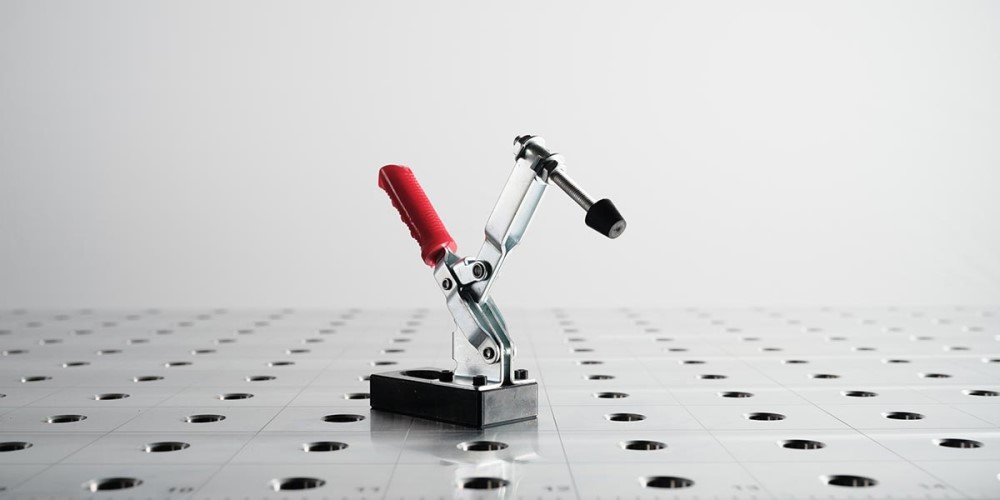

Die Schnellspannzwinge mit Grundplatte
Art.Nr. HIS28SZ200
ist ein Senkrechtspanner mit Grundplatte, welche universell in 28er Bohrungen einsetzbar ist, und mittels Schnellspannbolzen fixiert wird. Dieser ermöglicht schnelleres und leichteres Arbeiten.

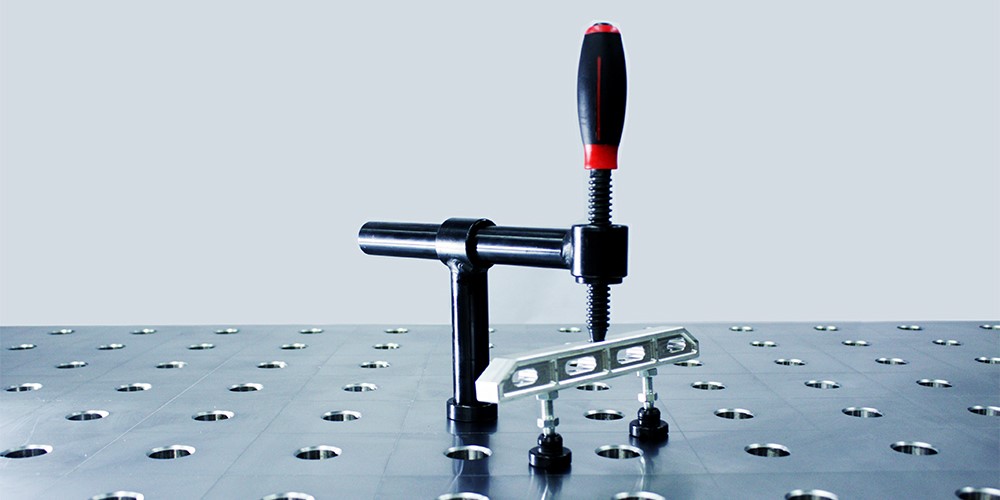

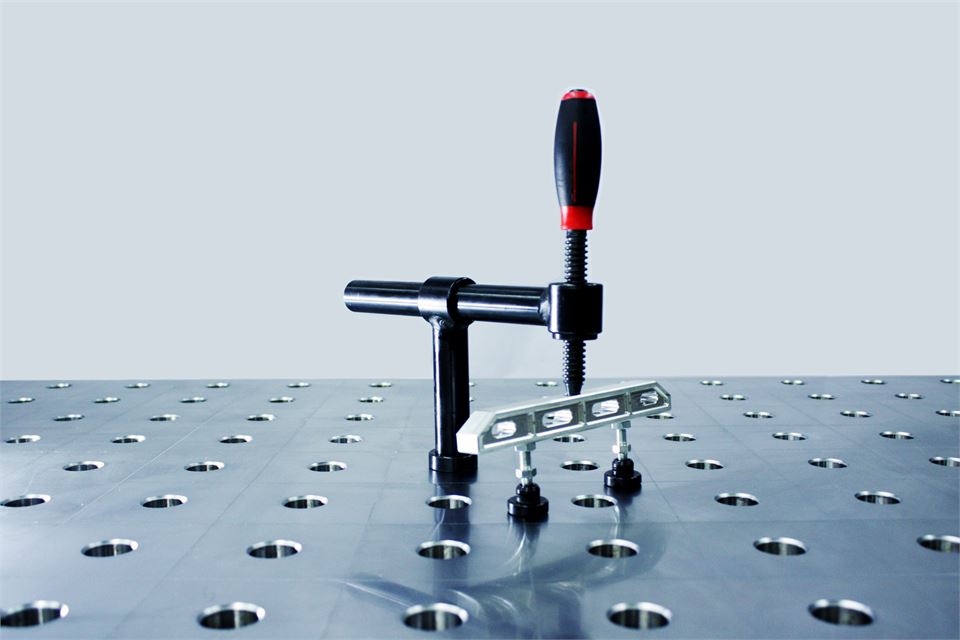

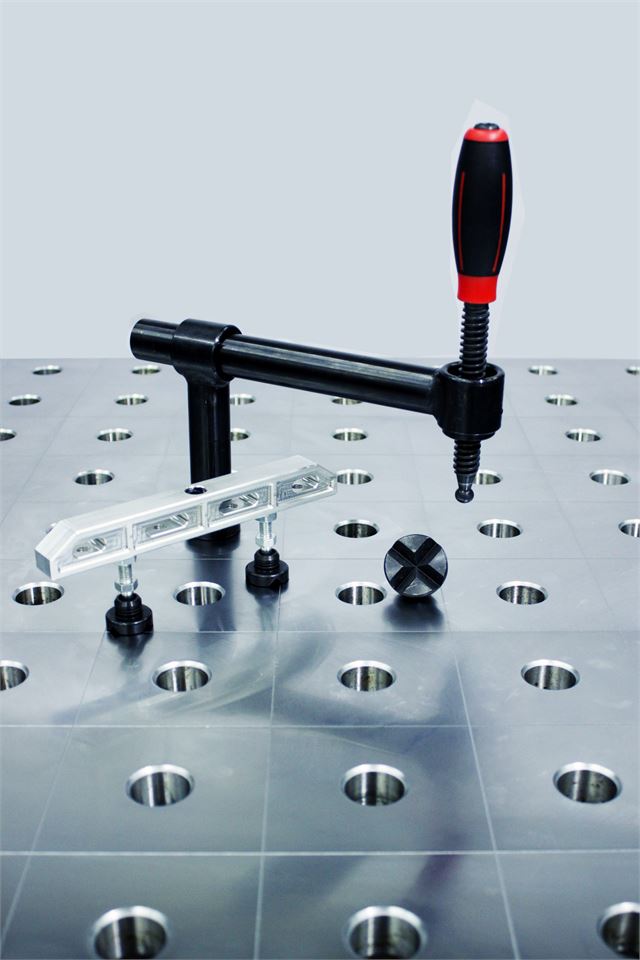

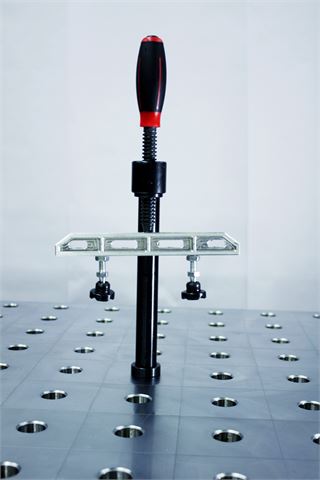

Spannbrücke für Schraubzwinge
Art.Nr. HIS28SP2
Die Spannbrücke für Schraubzwingen ermöglicht das Spannen und Fixieren von Bauteilen über Eck. Dank der zwei Spannpunkte lassen sich auch mehrere Bauteile gleichzeitig fixieren – selbst auf unebenen Flächen oder bei unterschiedlichen Bauteilhöhen.
Die Spannbrücke ist universell einsetzbar und kann mit allen Rohrschraubzwingen kombiniert werden. Dafür wird einfach der Spannteller abgenommen und die Brücke aufgesteckt – schnell, unkompliziert und stabil.
In unserer Galerie finden Sie Beispielbilder und zusätzliche Informationen zur Spannbrücke – entdecken Sie, wie vielseitig dieses Zubehör in der Praxis eingesetzt werden kann.
Neues Design. Mehr Ergonomie. Deutlich stärkere Zwingen.
Rohrschraubzwingen für 16 mm- und 28 mm-Systeme – jetzt mit optimierter Stabilität und höchster Präzision
Unsere Rohrschraubzwingen im 16 mm- und 28 mm-System präsentieren sich ab Q4/2025 im komplett überarbeiteten Design. Der neue 2K-ERGO-Handgriff sorgt für mehr Ergonomie, höchsten Bedienkomfort und präzise Spannkraft – auch bei intensiven Einsätzen.
Alle Modelle wurden im Zuge des Relaunchs vereinheitlicht und sind künftig in einem durchgängigen Design verfügbar. Die optimierte Griff-Form ermöglicht eine sichere Handhabung, während der integrierte Innensechskant kraftvolles Spannen und Lösen gewährleistet.
Ein weiteres Qualitätsmerkmal ist die verstärkte Rohrstärke: Sie erhöht die Stabilität der Zwingen und macht sie noch widerstandsfähiger gegen höchste Belastungen. Damit sind die Rohrschraubzwingen ideal für den professionellen Einsatz geeignet.
Besonders praktisch: Die Zwingen sind höhenverstellbar und dadurch sowohl im 16 mm- als auch im 28 mm-System flexibel einsetzbar.
In unserer Galerie finden Sie alle aktuellen Neuheiten und Design-Updates der Rohrschraubzwingen im Überblick.
Bei der Entwicklung und Produktion legen wir höchsten Wert auf Qualität, Stabilität und Langlebigkeit. Die verwendete Materialstärke ist so ausgelegt, dass sie problemlos mit jedem Premiumanbieter am Markt mithält – für maximale Zuverlässigkeit in Metallverarbeitung, Schweißtechnik und Werkstatt.
